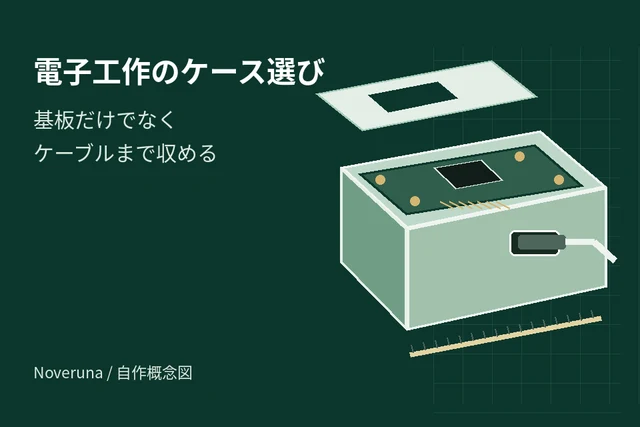

電子工作のケースは買う？3Dプリント・レーザー加工の選び方
基板は動いた。でも、そのまま置くには配線が気になります。
ケース選びは「基板が入る箱」探しだけでは終わりません。
USBを挿した状態と組み立て方まで確かめて、買う・頼む・作るを選びます。

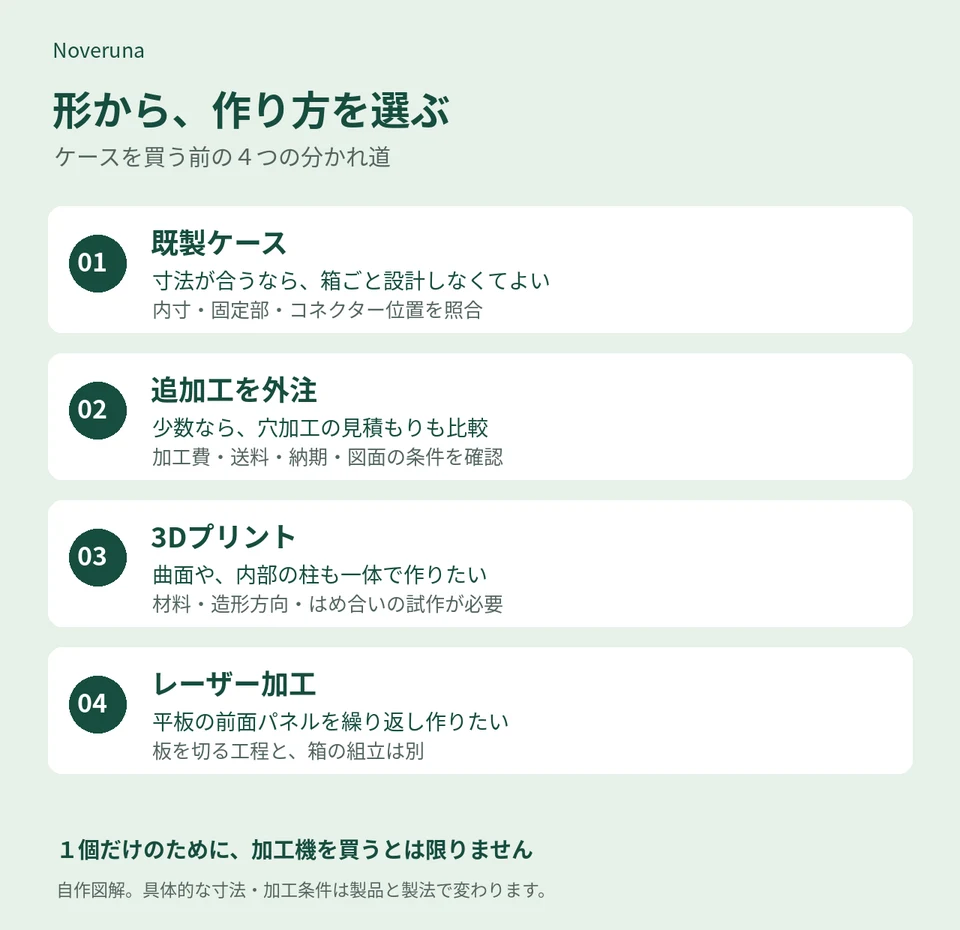

まず、あなたの結論から。
用途と負担をもとにしたNoverunaの判断です。人気順ではありません。
- 既製ケースを買う
- 使える内寸と固定位置が合い、穴加工が少ないなら最初の候補です。
- 追加工を頼む
- 少数のケースに端子穴が必要なら、加工費と送料を含む見積もりを比較します。
- 3Dプリントで作る
- 曲面や内部の固定柱を一体で作りたい場合。材料と試し合わせを含めて検討します。
- 加工機を検討する
- 対応材料の平板パネルを繰り返し作り、設置・排気環境も用意できる場合に限ります。
基板の大きさより、USBを挿した状態を見る
ESP32などの開発基板をケースへ収めるとき、基板の縦横だけを測ると、ふたやケーブルが干渉することがあります。まずは通電していない状態で、使う部品とコネクターを並べ、最も高い部品、基板裏の突起、固定用スペーサー、プラグの外装を含む範囲を確認します。
Formlabsのケース設計資料でも、部品の位置やUSBプラグの大きさ、突き出した端子を通して組み込む順序が扱われています。穴から端子が見えても、プラグが奥まで差さらない形では使えません。抜き差しする指の位置とケーブルを出す方向も、実物を当てて確認します。
確認メモには、基板の縦横・部品を含む高さ・ねじ穴の中心距離・端子の中心位置を書きます。部品の必要条件は型番ごとに異なるため、共通の余白を何mmと決め付けません。
出典・確認先：Formlabs：How to Design and 3D Print Snap-Fit Enclosures。確認日：2026-10-12。
一つだけ必要なら、既製ケースと追加工から
ケースの商品ページでは外寸だけでなく、断面図や基板固定部を確認します。タカチのSIC6-12-4Bの公式図面は、外形とは別に断面、推奨基板形状、固定用ボスを示しています。こうした図面を手持ち基板と照合するのが先です。この型番に任意のESP32基板がそのまま付くという意味ではありません。
箱は合うのにUSB穴だけ足りないなら、ケース全体の自作とは別に既製品へ追加工する見積もりを取れます。タカチは基本1個からの穴加工などを案内しており、DXF・DWGを推奨しつつ、寸法が分かるスケッチ図でも相談できるとしています。
依頼時はベースのケース型番、数量、穴の寸法と基準位置、必要な仕上げをそろえます。費用はケース代だけでなく加工費・送料・必要なら図面作成費まで同じ条件で比較し、納期と承認図も確認してください。価格や納期は加工内容ごとの見積もりが必要です。
出典・確認先：タカチ：SIC6-12-4B寸法図、タカチ：カスタム製品。確認日：2026-10-12。
曲面や固定柱を作りたいなら、3Dプリントを候補に
既製ケースでは合わない曲面、内部の柱、専用の固定形状が必要なら、3Dプリントを候補にできます。ただし、CAD上でぴったりの寸法にした部品が、そのまま組み合うとは限りません。
Prusaの設計ガイドは、はめ合いに万能の許容差はないと説明しています。形状、寸法、造形方向、設定、材料などで結果が変わるため、ふたの縁や端子穴など、合うか気になる部分だけ先に試すと修正する範囲を絞れます。
比較する費用は材料だけではありません。造形時間、失敗した試作、設計の修正も含めます。外注なら見積額と修正回数、すでにプリンターを持っているなら手持ち材料で用途に耐えられるかを確認します。この記事では耐熱性や強度を実測していません。
出典・確認先：Prusa：Modeling with 3D printing in mind。確認日：2026-10-12。
レーザー加工が候補になるのは、平板を繰り返し作るとき
画面やスイッチの穴がある前面パネルを何度も作るなら、対応材料の平板を切る方法が候補になります。一方、板を切る工程と、立体の箱を組み立てる工程は別です。基板の固定、板同士の接合、ケーブルの保持まで設計しないとケースにはなりません。
差し込み構造では切り幅も影響します。xToolの公式資料では、Kerf Offsetは閉じた形状に適用する機能で、素材や加工モードなどに合わせて調整します。図面だけで組み合うと判断せず、同じ材料・条件で小さな接合部を試してください。
加工機を選ぶ段階では、材料の種類・厚さ・板の大きさ・設置場所・排気・必要な付属品を一覧にします。家庭用の加工機があらゆるケース素材を切れるわけではありません。メーカーが対応を確認している材料と運用条件を守り、機種はxTool公式のマシン比較で照合します。
透明な板を使う場合は、別記事の透明アクリルとレーザーの選び方で材料と方式の条件を先に確認できます。ここでは加工速度や仕上がりの優劣を実測評価していません。
出典・確認先：xTool：How to Set Kerf Offset、xTool日本公式：マシン比較。確認日：2026-10-12。
比べる単位は「箱一個が使えるまで」
箱の価格と加工機の価格をそのまま比べても、必要な作業が違います。同じ数量、同じ穴や固定条件で見積もりをそろえます。
横にスクロールできます。金額は仕様が決まってから確認します。
| 方法 | 費用に含めるもの | 注文・製作前の確認 |
|---|---|---|
| 既製ケース | 本体、固定部品、送料 | 使える内寸と端子位置 |
| 追加工を外注 | 本体、加工、図面作成が必要ならその費用、送料 | 数量、承認図、納期、修正条件 |
| 3Dプリント | 設計、材料、造形、試作。外注なら見積額 | 材料、造形方向、はめ合い |
| レーザー加工機を購入 | 本体、設置・排気、必要な付属品、材料、試作、組立部品 | 対応材料、作業範囲、継続して作る数 |
この表は見積もりをそろえるための編集上の整理です。単価、最安の方法、投資を回収できる個数は、今回の資料だけでは決められません。一つ作りたい段階なら、機械を所有することより、完成までに残る手間を減らせる方法を選びます。
紙で位置を確認してから、買う方法を決める
最初の一手は、加工機を注文することではありません。基板とケーブルを並べ、ケースの図面や紙に穴位置を写し、組み込む順序を考えます。紙では強度や加工精度は確認できないので、候補を絞ったら実物や小さな試作で確かめます。
既製品で足りる、少数だけ外注したい、曲面の立体造形が中心。この場合はレーザー加工機の購入を急ぐ必要はありません。平板のパネルを継続して作り、対応材料と設置条件まで決まった場合に、機種と総額を確認します。
基板や周辺部品から選び直すならESP32の購入セットへ。加工機の所有と外注の比較はレーザー加工機を買うか、外注するかも参考にできます。
平板パネルを作り続けるなら、対応機種と総額を確認
リンク先はxToolの公式案内です。使う材料・厚さ・作業サイズと設置・排気条件が合う機種を確認してください。必要な付属品と送料を含む総額で判断し、既製ケースや少数の外注で足りる場合は購入を急がないでください。
よくある質問
ESP32用なら、基板より大きいケースで十分ですか？
基板の外形だけでは判断できません。部品の高さ、USBプラグ、固定部、組み込み方を、ケースの図面と実物で確認します。
一個でも穴加工を頼めますか？
タカチは基本1個からの追加工を案内しています。対応内容、費用、納期はケースと加工条件ごとに見積もりを確認してください。
ケース作りにはレーザー加工機が必要ですか？
必須ではありません。既製ケース、追加工の外注、3Dプリントも候補です。対応する平板の加工を継続する用途がある場合に購入を比較します。
出典と、まだ分からないこと
公式サイト・公式ストアの公開情報を2026年10月12日（日本時間）に確認しました。価格・在庫・プラン条件は変わります。購入画面の最新条件を優先してください。
未確認（UNKNOWN）
- 手持ち基板と各ケースの適合、加工後の強度、発熱・無線性能への影響。
- 加工・造形の実測精度、仕上がり、所要時間、失敗率。
- 仕様別の外注見積額・納期、機種と付属品を選んだ後の最終支払額。
- タカチ：SIC6-12-4B寸法図
外形、断面、基板固定部の確認例。任意の基板への適合保証ではない。 - タカチ：カスタム製品
基本1個からの加工、図面と見積もり、承認図の手順。 - Formlabs：How to Design and 3D Print Snap-Fit Enclosures
2020年4月の設計資料。基板・端子・プラグと組み込み方。 - Prusa：Modeling with 3D printing in mind
はめ合いの許容差は形状・造形方向・設定・材料などで異なる。 - xTool：How to Set Kerf Offset
閉じた形状の切り幅補正と、材料・条件に応じた調整。 - xTool日本公式：マシン比較
機種を選ぶ際の公式比較入口。製品性能の実測比較は未実施。
選ぶ条件・見送る条件と確認手順はNoverunaの編集判断です。試算は前提を置いた計算例であり、販売実績・需要予測・実測結果ではありません。
